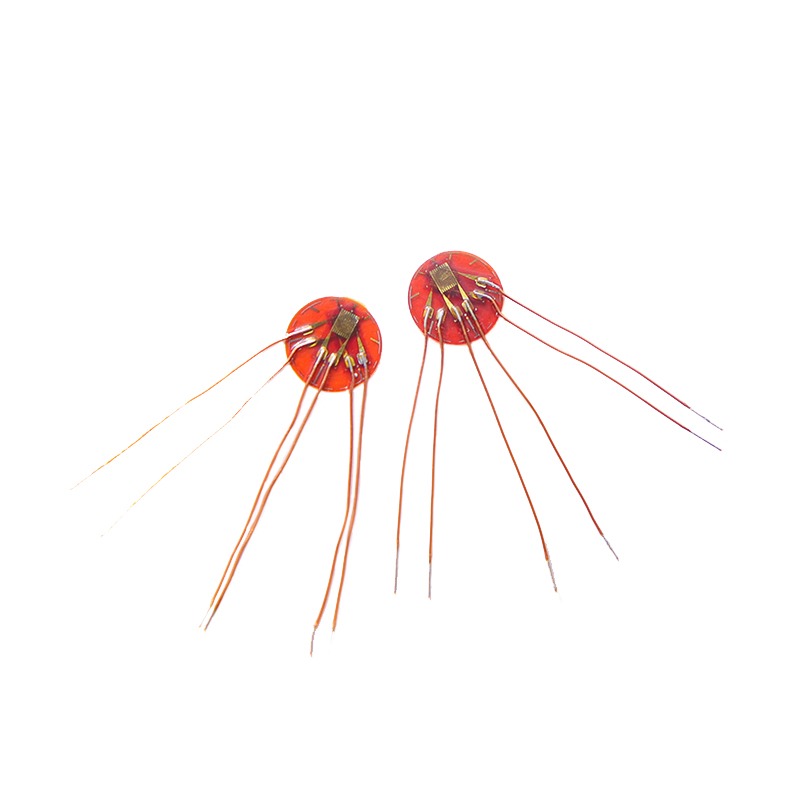

本產品是專為各類PCB板機械性能測試設計的精密測量元件，全面符合IPC/JEDEC-9704《印刷電路板應變測試指南》標準要求。通過定量評估PCB板在元件裝配、測試、安裝及運輸過程中的應力分布，有效預防BGA芯片安裝應力、機械振動、焊點疲勞等潛在失效問題。
本產品是專為各類PCB板機械性能測試設計的精密測量元件，全面符合IPC/JEDEC-9704《印刷電路板應變測試指南》標準要求。通過定量評估PCB板在元件裝配、測試、安裝及運輸過程中的應力分布，有效預防BGA芯片安裝應力、機械振動、焊點疲勞等潛在失效問題。
- 三向應力精準測量
采用獨特的0°/45°/90°三向直角扇形排列，可同步測量三個方向的應變數據，全面分析PCB板在多軸應力狀態下的力學行為。
- 微型化精密設計
敏感柵尺寸精密控制在1.0mm2至2.0mm2范圍內，完美適應高密度PCB布局，實現精準的局部應力測量而不影響電路性能。
- 工程化安裝優化
導線引出位置精心設計在應變片同一邊，極大簡化了現場布線與安裝流程，提升測試效率與可靠性。
- 材料匹配性卓越
線性膨脹系數匹配優化（13×10??/℃），確保與常見PCB基板材料的熱膨脹特性高度一致，保證在整個工作溫度范圍內測量的準確性。
